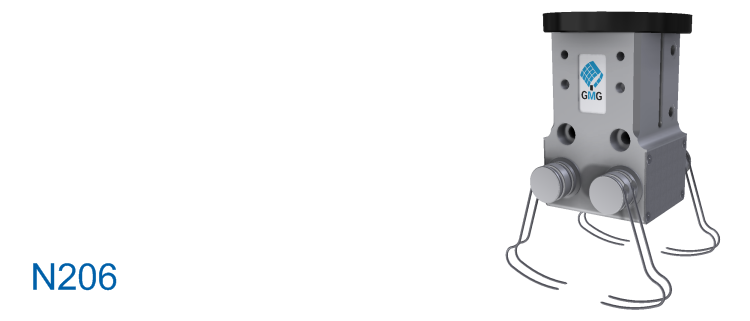

Abgedichteter Nadelgreifer | Größe N206

Merkmale

  • ideal zum Greifen von weichen oder unregelmäßigen Teilen wie z. B. Teig- oder Fleischwaren
  • radiale Nadelbewegung
  • Nadeln gefedert
  • kurze Zykluszeit
  • komplett abgedichtete Mechanik
  • beliebige Einbaulage
  • wartungsfrei bis 10 Mio. Hübe
  • kompakte Bauweise
  • modularer Aufbau
  • mehrfache Positionsabfrage durch Signalgeber (optional)
  • Abstreifblech optional für Produkte, in die die Nadeln einstechen (z. B. Backwaren)
  • individuelle Nadeln auf Anfrage möglich

Mit Hilfe eines gegebenen Drehmomentes M, kann bei geschlossenen und parallel stehenden Greiferfingern der erforderliche Luftdruck p erf wie folgt ermittelt werden: 0,5 bar ≤ p erf = M bar / 30 Nm ≤ 6 bar

Download

Technisches Datenblatt

Für Planer: Step-Dateien vom N206 erhalten Sie auf

Anfrage
